Лист 7. Модель блока вывода информации об ошибке работы АМП

1. Назначение
Интерпретация ошибок, код которых формируется автоматом с магазинной памятью (АМП).

2. Базовые классы
LFsaAppl (базовый автоматный класс)

3. Связи
Связан с объектом АМП (класс – FPDNotMarker, объект пипа PD).

4. Функционирование
4.1. Роли состояний:

Состояние «st» - ожидание состояния «er» магазинного автомата; «er» - состояние ожидания выхода АМП из состояния «er».
Примечание 1. «st» - начальное состояние, «00» - конечное.

4.2. Алгоритм работы:

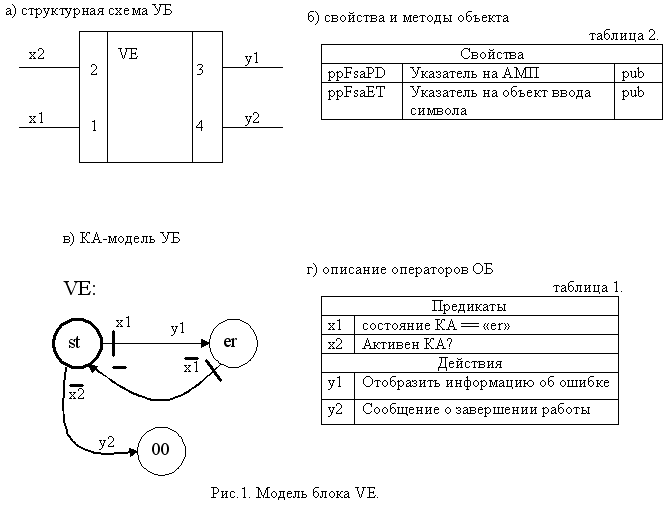

В состоянии «st» ждет от объекта типа PD сигнала о наличии ошибки (x1 - истина) и выводит ее с помощью действия y1. Возвращается в состояние «st» как только АМП (PD) покинет состояние ошибки. Автомат завершает свою работу, как только АМП перестает быть активным.
